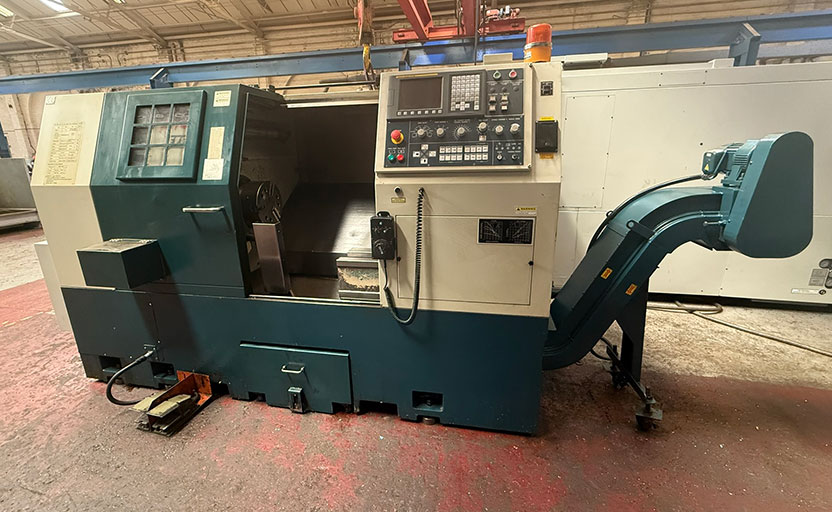

USED FEELER FTC30 Slant Bed 2-Axis CNC Lathe – TWW Cat 8053
2-Axis Slant Bed CNC Lathe with 12 Station VDI40 Turret & Linear Guideways
FEATURES
Rigid Cast Iron Construction
Linear Guideways
MPG Handwheel
Parts Catcher

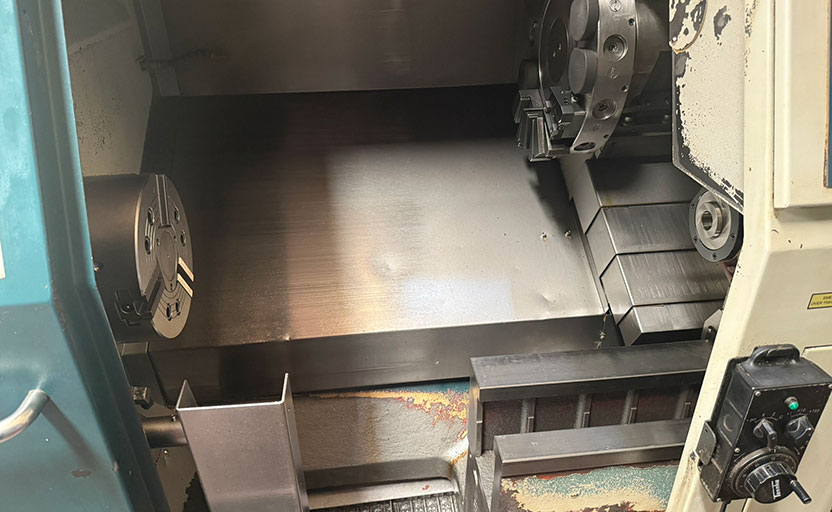

12 Station Servo Turret
Manual Tailstock with Programmable Quill
Swarf Conveyor & Bin
Set of VDI40 Toolholders
Tool Setting Arm

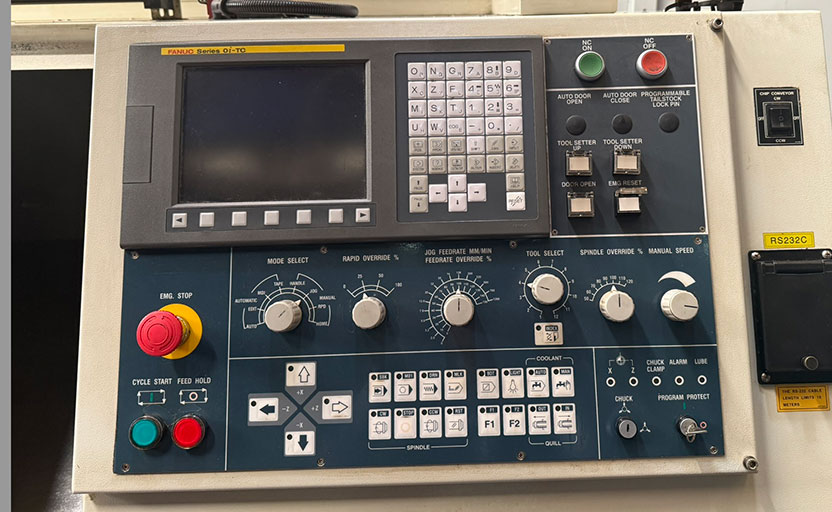

FANUC 0ITC CNC
Technical Specification
Technical Specification
MACHINE CAPACITIES
Swing Over The Bed
580 MM
Swing Over The Saddle
450 MM
Maximum Turning Diameter
450 MM
Maximum Turning Length
670 MM
Bar Capacity
75 MM
SPINDLE
Chuck Size
10” - 254 MM
Spindle Bore
86 MM
Spindle Nose
A2-8"
Spindle Speed
35 ~ 3,500 RPM
TURRET
Type Of Turret
VDI-40
Number of Turret Stations
12
FEEDRATES
X-Axis Rapid Traverse
20 M / MIN
Z-Axis Traverse
20 M / MIN
MOTORS
Spindle Drive (Max/Cont.)
18.5 / 22.0 KW
X-Axis Servo Motor
2.1 KW
Z-Axis Servo Motor
2.1 KW
Hydraulic Motor
2.25 KW
Coolant Pump Motor
0.36 KW
TAILSTOCK
Tailstock Quill Diameter
100 MM
Maximum Quill Travel
100 MM
Tailstock Spindle Taper
MT#4
Tailstock Travel
385 MM
Type
MANUAL WITH HYDRAULIC TAILSTOCK QUILL
POWER SUPPLY
Supply
30 KVA
Voltage
415V, 3PH, 50HZ
MACHINE SIZE & WEIGHT
Length (Excluding Conveyor)
2,920 MM
Width
1,685 MM
Height
1,900 MM
Weight
5,080 KGS
